-詳細な分析: チタン陽極上の貴金属コーティング – 含有量、適用範囲、効率、耐用年数の間の中心的な関係

電気化学産業の分野では、チタン基板の強力な耐食性と貴金属コーティングの高い触媒活性を組み合わせたチタン陽極が、クロールアルカリ製造、水素製造のための水の電気分解、電気めっき、廃水処理などの産業の中核となる主要材料となっています。{0}これらの電極は、構造安定性と高い触媒性能の両方を備えており、寸法安定性アノード (DSA) としても知られています。購入者にとって、チタン陽極の動作効率は生産エネルギー消費量を直接決定しますが、耐用年数はメンテナンスコストに関係します。どちらのコア指標も、表面の貴金属コーティングの重要なパラメーターと密接に関連しています。

中でも現在、ルテニウム（Ru）やイリジウム（Ir）を中心とした貴金属コーティングシステムが最も広く使用されています。業界では、イリジウム含有量が多いほど触媒効率が高くなる傾向があるという共通認識があります。さらに、貴金属コーティングの被覆面積とその影響要因は、反応界面の状態を変化させることにより、チタンアノードの性能と耐用年数に間接的に影響を与えます。

この記事では、基本原則から始めて、「専門用語と一般的な例え話」の組み合わせを使用して、ルテニウム-イリジウムコーティングと触媒効率の間の内部ロジックを詳しく分析し、貴金属の被覆面積が効率と耐用年数に影響を与えるメカニズムを分析し、さまざまな応用業界における動作条件の違いに基づいて、これらの影響要因の影響の変化を説明します。購入者に科学的に適切で実用的な参考資料を提供することを目的としています。

貴金属コーティング、効率、耐用年数の関係を理解するには、まず中心となる前提を明確にする必要があります。それは、チタンアノードの性能上の利点は、「チタン基材」と「貴金属コーティング」の間の相補的な相乗効果から生じており、どちらも他方から分離することはできません。

基材材料としてのチタンには、4 つの主要な利点があります。1 つは、非常に強い耐食性で、強酸、強アルカリ、高温などの過酷な電気化学的環境での浸食に耐性があります。第二に、優れた機械的特性により、さまざまな業界の設備ニーズを満たすために、メッシュ、プレート、チューブなどのさまざまな形状に加工することができます。 3 番目に、環境面での大きな利点 – 鉛などの耐食性材料と比較して、チタンは重金属汚染のリスクがなく、現代の産業環境要件に適合しています。{0} 4 番目に、顕著なコスト上の利点 – さまざまな仕様に加工できるタンタルのような材料と比較して、チタンは調達コストが低く、加工の難易度も中程度であるため、電極の製造コストを効果的に制御できます。他の材料も部分的に同様の特性を持っている場合がありますが、明らかな欠点があることに注意することが重要です。鉛は耐食性がありますが、環境に優しくはなく、長期使用すると環境汚染を引き起こす傾向があります。-タンタルはさまざまな形状や仕様に加工できますが、コストが高く、加工の難易度が比較的高いため、大規模な用途は現実的ではありません。-

ルテニウムやイリジウムなどの白金-族貴金属の酸化物は、純チタンの欠陥に対する中心的な解決策です。このようなコーティングの厚さは通常、わずか 5 ～ 50 μm (人間の髪の毛の直径の約 1/2 ～ 1/10) ですが、次のような中核的な機能を果たすことができます。

● 反応活性化エネルギーの低減: 貴金属の電子軌道構造により優れた電子移動能力が付与され、電極触媒反応の「活性点」として機能し、電解反応に必要なエネルギー閾値が大幅に低下します。たとえば、酸素発生反応では、純チタンの活性化エネルギーは 1.2 eV と高いですが、イリジウム コーティングでは活性化エネルギーを 0.4 ～ 0.6 eV に下げることができ、反応速度が大幅に向上します [Principles and Applications of Electrochemistry、2023、Chemical Industry Press]。

●緻密な貴金属コーティングにより、電解液をチタン基材から完全に隔離し、チタンの溶解や不動態化を防ぎます。同時に、熱膨張係数がチタンに近いため、温度変化による亀裂や剥離が発生しにくく、電極の長期安定動作が保証されます。-

簡単に言うと、チタン基材はコーティングを保持し、腐食に耐える役割を担う「強靭なフレームワーク」です。貴金属コーティングは、電解反応の推進を担う「効率的な心臓部」です。 2 つの相乗効果により、チタン陽極に「高効率、長寿命、省エネ」という核となる利点が与えられます。

ルテニウム-イリジウム コーティング システムでは、ルテニウムとイリジウムの含有比が触媒効率を決定する中心的な変数であり、コーティングの安定性に影響を与えることで間接的に耐用年数にも影響します。この関係を理解するには、2 つの貴金属の特性の違いから始めて、次にそれらの比率の相乗効果を分析する必要があります。

ルテニウムとイリジウムはどちらも白金族貴金属ですが、電気化学的性能には明確な違いがあります。{0}これらの違いにより、コーティングにおけるさまざまな「分業」が決まります。

特性の違いから、核となる結論を直接導き出すことができます。ルテニウムの核となる価値は「基本的な触媒作用 + コスト管理」にあり、イリジウムの核となる価値は「高効率の触媒 + 安定した長寿命」にあります。-この結論は、その後の比率設計の核となるロジックを提供します。さまざまな動作条件下での比率の選択は、基本的に「効率要件、耐用年数要件、およびコスト予算」の間のバランスになります。

業界では、「イリジウム含有量が多いほど、ルテニウム-イリジウム コーティングの触媒効率が高くなる」という理解は、触媒反応におけるイリジウムの「支配的な活性役割」と「相乗的な安定化役割」に由来しています。具体的なメカニズムは次の 2 つの側面から分析できます。

まず、「アクティビティの多いサイトの密度の増加」です。{0}触媒反応の本質は、電解質中のイオンとコーティング表面の「活性サイト」の間の電子移動プロセスです。単位面積あたりの高活性サイトの数が多いほど、反応速度が速くなり、触媒効率が高くなります。酸化イリジウム (IrO₂ など) は典型的な高活性触媒成分であり、その活性サイトの電子伝達能力は酸化ルテニウムの電子伝達能力よりもはるかに優れています。イリジウム含有量が増加すると、単位面積あたりの高活性サイトの密度も増加し、これは「反応工場内の高効率生産ラインの数を増やす」ことに相当し、電解反応速度が直接的に向上します。-純粋なルテニウムコーティングには活性部位がないわけではないことを明確にする必要があります。それらの活性部位は単に反応効率が低いだけですが、それでも基本的な電解ニーズを満たすことができます。

2つ目は「電子移動抵抗の低減＋格子安定性の向上」。イリジウムの抵抗率はルテニウムの抵抗率よりも低いです。イリジウム含有量が増加すると、コーティング内の電子伝導チャネルがより妨げられなくなり、コーティング表面からチタン基材への電子移動の抵抗が減少し、「電子混雑」によって引き起こされるエネルギー損失が最小限に抑えられます。同時に、酸化イリジウムは安定した面心立方格子構造を持っています-。イリジウム原子がルテニウム格子に組み込まれると、「安定な混合格子」が形成され、反応中のルテニウム活性点の損失が防止され、長期間にわたって高い触媒効率が維持されます。たとえば、電気めっき業界では、ルテニウム-イリジウムコーティング中のイリジウムのモル比が 30% から 60% に増加すると、セル電圧を 0.15 ～ 0.35 V 下げることができます。年間生産量 1,000 トンの電気めっきラインの場合、年間エネルギー節約量は 120,000 ～ 280,000 kWh に達します [電気めっきと汚染]コントロール、2024、44(3): 45-48]。

「イリジウム含有量が高いほど効率が高くなる」というルールは「ルテニウム含有量が基本的な活性要件を満たすという前提で」成立し、無制限ではないことを明確にすることが特に重要です。イリジウム含有量が高すぎる（例えば、80%を超える）場合、触媒効率は高いレベルを維持しますが、コストが大幅に増加し、コーティングの脆性が増加し、機械的振動条件下で亀裂が発生しやすくなります。純粋なルテニウム コーティングはルテニウム-イリジウム混合コーティングよりも効率が低いですが、基本的な触媒能力を備えており、需要が低いシナリオでも実用的な価値があります。-

多くの購入者は、「イリジウムは効率を大幅に向上させることができるため、イリジウムを使用せずに純粋なルテニウムコーティングを使用できるのか?」と疑問に思うかもしれません。答えは「はい、ただし特定のシナリオのみです。」です。純粋なルテニウムコーティングには触媒効率がないわけではありません。これらは塩基性塩素発生活性を有しており、基本的な電解反応を達成できます。ただし、その効率はルテニウム-イリジウム混合コーティングよりも低く、安定性が不十分なため、その適用シナリオは「穏やかな動作条件」に厳しく制限されています。

純粋なルテニウム コーティングに適したシナリオは 3 つの条件を満たす必要があります。まず、電解液の腐食性が低く、強力な酸化剤が存在しないこと。第二に、動作温度が比較的低い (通常は 60 度未満)。第三に、電流密度が小さい (1,000 A/m² 未満)。たとえば、小規模な電気めっき作業場での単純な銅またはニッケルめっきプロセスや、低濃度の有機廃水の処理などです。-このようなシナリオでは、純粋なルテニウム コーティングはルテニウムとイリジウムの混合コーティングよりもはるかに低いコストで 2-3 年の耐用年数を達成でき、非常に高いコストパフォーマンスを発揮します。

しかし、塩素-アルカリ産業（飽和食塩水、70 度、高電流密度）や水素製造のための水の電気分解（強酸環境、高電位）などの過酷なシナリオでは、純粋なルテニウム コーティングはすぐに孔食や剥離を起こし、耐用年数はわずか数か月、場合によっては数週間です。その代わり、頻繁な電極交換によるメンテナンスコストの急激な増加につながるため、純粋なルテニウムコーティングはそのようなシナリオにはまったく適していません。

コーティングにおけるイリジウムの中心的な役割は「触媒効率の向上」であると同時に、「コーティング構造の安定化」にも機能します。適切な量のイリジウムにより、「格子の安定化」を通じてルテニウムの基本的な活性を安定的に発揮することができ、独自の高活性サイトを通じてさらに効率が飛躍的に向上し、最終的には「効率、耐用年数、コスト」のバランスが達成されます。{0}

微細構造の観点から見ると、酸化ルテニウムの格子構造は比較的緩いため、電解反応中に格子歪みが生じやすく、活性サイトの損失につながります。対照的に、酸化イリジウム (IrO₂ など) は安定した面心立方格子構造を持っています-。イリジウム原子がルテニウム格子に組み込まれると、「安定した混合格子」が形成され、ルテニウムの基本的な活性サイトの「支持フレームワーク」を提供して剥離や溶解を防ぐだけでなく、イリジウム自体の高活性サイトを通じて全体的な触媒効率も向上します。-

さらに、イリジウムとルテニウムの活性サイトは「相乗触媒効果」を形成し、電子伝達プロセスをさらに最適化します。たとえば、水素製造のための水電気分解の酸素発生反応では、純粋なルテニウムコーティングの活性化エネルギーは 0.7 ～ 0.8 eV ですが、一定の割合のイリジウムを添加すると活性化エネルギーを 0.4 ～ 0.5 eV に下げることができ、触媒効率が大幅に向上し、安定性が大幅に向上します。

「イリジウムの方が高価であり、単独で使用されることは一般的ではない」という点について、その中心的な理由は「コストと価値のミスマッチ」にあります。純粋なイリジウム コーティングは非常に強い安定性を備えており、塩素アルカリ産業において 8{2}}10 年の耐用年数を達成できます。-しかし、イリジウムのコストが高いため（コーティング1平方メートルあたり15〜20グラムの高純度イリジウム粉末が必要で、現在の市場価格に基づくと、イリジウムの原材料コストだけで1万元を超えます）[チタン電極の調製と応用技術ハンドブック、2023年、冶金産業出版局]、電極の調達コストは大幅に増加し、その長い耐用年数によってもたらされるメンテナンスコストの節約をはるかに超えます。したがって、いくつかの非常に過酷な特殊なシナリオ (原子力産業の廃水処理など) を除いて、純粋なイリジウムコーティングが業界で使用されることはほとんどありません。 「コスト・効率・寿命」のバランスを図るため、「少量のイリジウム＋適量のルテニウム」の比率を採用しています。

上記の分析に基づくと、ルテニウム{{0}イリジウムの比率が異なるコーティングはさまざまなシナリオに適しており、その効率と耐用年数のパフォーマンスは大きく異なります。以下は、業界で一般的な比率タイプと、それに対応するパフォーマンス特性です。

表から、イリジウム含有量が増加するにつれて、コーティングの触媒効率が徐々に増加し、安定性と耐用年数も同時に向上しますが、コストが急激に上昇することが明確にわかります。選択する際、購入者は「効率のための高イリジウム」や「コスト管理のための純ルテニウム」を盲目的に追求するのではなく、自社の効率要件、生産継続のニーズ、コスト予算を考慮する必要があります。

貴金属含有率に加えて、「被覆面積」もチタンアノードの性能に影響を与える重要なパラメータです。ここで、「被覆面積」とは単に電極の巨視的な表面積を指すのではなく、貴金属コーティングで効果的に覆われたチタン基材の割合と、コーティング表面の微視的な活性領域を指します。これらは両方とも反応界面での「有効反応面積」のサイズを決定し、それによって効率と耐用年数に影響します。

多くの購入者は、「電極サイズ」を「適用範囲」と簡単に同一視しますが、これはよくある誤解です。実際、貴金属の適用範囲には 2 つの重要な側面が含まれます。

まず、「巨視的な被覆完全性」: 貴金属コーティングで被覆されるチタン基材の割合を指し、理想的には 100% に達する必要があります。巨視的な被覆が不完全な場合（コーティングの欠落、ピンホール、その他の欠陥などにより）、被覆されていないチタン基板は電解中に電解質と直​​接接触し、急速に酸化膜を形成して腐食します。これにより、全体的な触媒効率が低下するだけでなく、欠陥からコーティングが剥がれ、耐用年数が大幅に短くなる可能性があります。たとえば、コーティングに 5% の欠落領域がある場合、電極の耐用年数は 30% ～ 50% 減少する可能性があります [Electrochemical Engineering Materials、2022、Chemical Industry Press]。

第二に、「微視的活性領域」：コーティング表面上の微視的構造（亀裂や細孔など）によって形成される実際の反応領域を指します。この面積は通常、電極の巨視的な表面積よりもはるかに大きくなります。たとえば、特別なプロセスで処理されたルテニウム-イリジウムコーティングは、巨視的な表面積の3〜5倍の微視的な活性領域を持つことができ、これは「同じ工場スペースにさらに多くの生産ラインを構築する」ことに相当し、触媒効率を大幅に向上させることができます。

簡単に言うと、巨視的なカバレージの完全性が電極の「基本耐用年数閾値」を決定し、微視的な活性領域が電極の「効率の上限」を決定します。これらは共に、「貴金属のカバーエリア」の中核となる価値を構成します。

触媒効率は単位時間あたりの総反応量と正の相関があり、これは「有効反応面積」のサイズに依存します。巨視的な被覆が完了し、微視的な活性領域が大きい場合、電解質中のイオンはより多くの貴金属活性部位と接触することができ、電子伝達プロセスがより十分になり、反応速度が速くなり、触媒効率が高くなります。

たとえば、水素製造のための水の電気分解のシナリオでは、マイクロアーク酸化（微細な活性領域を増やすために 20-50 nm のハニカム微細孔を形成できる）で前処理されたチタン基板は、ルテニウム - イリジウム コーティングで 95.2% の電解効率を達成できますが、前処理なしの通常のコーティングの効率はわずか 89% です [材料表面工学、 2023、36(5): 78-83]。逆に、巨視的な被覆に欠陥がある場合、被覆されていないチタン基板上に形成された酸化膜により全体の抵抗が増加し、セル電圧とエネルギー消費量が増加します。同時に、未反応イオンの増加により効率がさらに低下します。

貴金属コーティングの核となる保護効果は、チタン基材を完全に覆うことに依存します。巨視的な被覆が不完全な場合、電解液が欠陥を貫通してチタン基板を直接腐食します。同時に、腐食によって発生したガスや生成物は周囲のコーティングにさらにダメージを与え、「腐食拡散」を形成し、広範囲のコーティングの剥離につながり、最終的には電極の故障を引き起こします。-

微細構造の合理性も耐用年数に影響します。微細気孔率が高すぎる（25%を超える）場合、活性面積は増加しますが、電解液が細孔を通って基板に浸透し、コーティングの剥離が促進されます。気孔率が低すぎると活性面積が不足して効率が低下するほか、皮膜内部の応力が解放できず亀裂欠陥が発生しやすくなります。理想的な微細構造は「適度な気孔率＋緻密な粒界」であり、活性領域を確保できるだけでなく、電解液の浸透もブロックできます。

貴金属の被覆面積は単一の要因で決まるのではなく、「下地の前処理、塗装工程、塗装の配合」など複数の要因によって影響を受けます。具体的には、次の 4 つのカテゴリの中核要因に要約できます。

●チタン基材前処理の品質：これは、カバレッジの整合性を確保するための基盤です。チタン基材の表面は、均一な粗い表面（粗さ Ra 2～3 μm が最適）を形成するために、サンドブラスト、酸洗い、マイクロ アーク酸化などの前処理を受ける必要があります [チタンおよびチタン合金の表面処理技術、2024、中国機械プレス]。これにより、塗膜と基材の結合力が強化され、塗膜の欠けや塗膜の垂れなどの問題を回避できます。前処理が不完全で、基材表面に油分、酸化膜、不純物がある場合、コーティングと基材の結合が不十分となり、その後の使用中に剥離しやすくなり、間接的に被覆の完全性が損なわれます。

● コーティングプロセスパラメータ:コーティングプロセス (刷毛塗り、スプレー、物理蒸着など) とそのパラメーター (コーティング溶液の濃度、乾燥温度、焼結温度など) は、被覆効果に直接影響します。たとえば、「ブラッシング-乾燥-焼結」サイクル プロセスを使用する場合、最初の 5 サイクルでは基板の細孔を埋めるために厚いコーティングが必要で、その後、厚さを制御するために精密なコーティングが必要です。コーティング液の濃度が高すぎると、コーティング表面にクラックが発生します。焼結温度が不十分な場合（450 度未満）、コーティングの結晶化度が低くなり、粒界が緩くなり、細孔が過度に大きくなる傾向があります。温度が高すぎる（600度を超える）と、貴金属酸化物の分解を引き起こし、コーティング活性と結合力が低下します。

●コーティング配合設計：コーティング配合物中の増粘剤とシンナーの比率、および貴金属塩の濃度は、コーティング溶液の流動性と膜形成特性に影響します。-バインダー比率が高すぎると、コーティングは緻密になりますが、活性領域が不十分になります。シンナーが多すぎると、コーティング溶液が薄まりすぎて、コーティングの欠落や過度のコーティングが薄くなりやすくなります。さらに、少量の希土類元素または遷移金属を添加すると、コーティングの微細構造が最適化され、被覆の均一性と安定性が向上します。

● 電極構造設計:電極の巨視的構造 (メッシュ、プレート、チューブなど) も適用範囲に影響します。たとえば、メッシュ電極の表面積は、同じ体積のプレート電極の表面積よりもはるかに大きく、電解質の流動性が優れているため、微視的な活性領域を増やすことができます。プレート電極がアーク形状に設計されている場合、電流分布を最適化し、急速なコーティング損失につながる過剰な局所電流を回避し、間接的にカバレッジの完全性を確保できます。

チタンアノードの巨視的な形状は、その表面積利用率、電解液の流れ効率、電流分布の均一性を直接決定し、それによって触媒効率と耐用年数に大きな影響を与えます。さまざまな形状のアノードは、「有効反応領域」のサイズと分布、およびそれ自体の構造の機械的安定性を変更することで、さまざまな動作条件のニーズに適応します。市場で一般的なチタン陽極の形状には、主にメッシュ、プレート、チューブ、フィラメントが含まれており、性能には明らかな違いがあります。

コアインパクトロジックの観点から見ると、一方では、形状によってアノードと電解質の間の接触面積 (つまり、巨視的な反応面積) と電解質の流量が決まります。接触面積が大きくなり、流れがスムーズになると、イオンの拡散と電子の移動がより十分になり、触媒効率が高くなります。一方、形状はアノードの機械的強度と応力分布に影響を与えます。構造が安定し、応力が均一であるほど、長期の電気分解や流体の衝撃に対して変形、コーティング剥離、その他の問題が発生しにくくなり、耐用年数が長くなります。{4}}

以下は、市場で広く使用されている 4 つのチタン アノード形状であり、構造設計に基づいて効率と耐用年数に与える具体的な影響を分析しています。

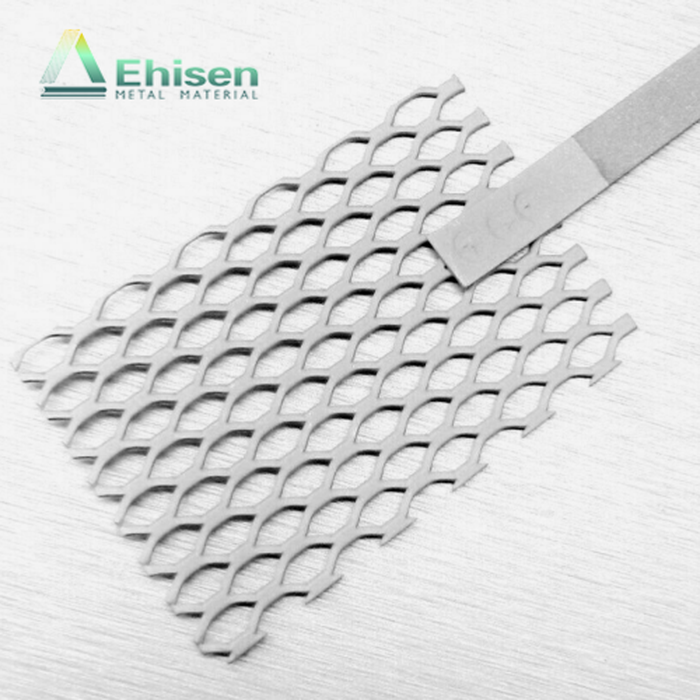

メッシュチタンアノード

コア構造はチタンワイヤーを編んだメッシュで、使用条件に応じてメッシュサイズをカスタマイズできます（一般的なメッシュサイズは1〜5 mm）。その最大の利点は比表面積が大きいことであり、これにより微視的な活性領域と電解質の間の接触確率が大幅に増加します。同時に、メッシュ構造は電解液の流れを妨げないため、イオン拡散抵抗が低減され、触媒効率が大幅に向上します。しかし、チタンワイヤーは直径が比較的細いため（通常0.5～2mm）、機械的強度が比較的低く、強い流体衝撃や頻繁な分解・組立により変形・破損しやすく、コーティング剥離や寿命の低下につながります。

チタンアノードをプレート化

通常2～5mmの厚さの平板構造。表面をサンドブラストしたり、溝を付けたり、その他の方法で処理して粗さを高めることができます。強い構造安定性と高い機械的強度を備えており、高温、高圧、強い流体衝撃に耐えることができます。コーティングは基材とより強固に結合するため、耐用年数が長くなります。しかし、平板構造は比表面積が小さく、電解質の平均流動性が高く、イオン拡散効率がメッシュアノードに比べて低いため、触媒効率が相対的に低くなります。電流分布が不均一な場合、局所的な過度のコーティング損失も発生する可能性があります。

チューブチタンアノード

一般的な内径 10 ～ 50 mm、管肉厚 2 ～ 4 mm の中空管構造で、個別に使用することも、チューブ束として組み合わせて使用​​することもできます。チューブ構造の利点は、電解液がチューブの内側または外側を流れることができるため、高い物質移動効率が得られ、特に連続フロー動作条件に適していることです。同時に、チューブ構造の応力分布は均一であり、機械的安定性はメッシュ陽極とプレート陽極の間の安定性です。その効率はメッシュアノードの効率よりわずかに低いですが、プレートアノードの効率よりは高くなります。耐用年数はチューブの壁の厚さに大きく影響されます。壁が厚いほど、耐食性と機械的損傷に対する耐性が強くなり、耐用年数が長くなります。

フィラメントチタンアノード

直径0.1-1 mmのチタンワイヤーで作られており、通常は単独または複数の組み合わせで使用されます。最大の特徴は、小型で柔軟性が高く、狭いスペースの電解装置（実験用小型反応器や精密電気めっき装置など）に適応できることです。ワイヤー径が極めて小さいため、比表面積が大きく、短期的な触媒効率が高くなります。-しかし、機械的強度が非常に低いため、外力が加わると破損しやすくなります。また、コーティングの被覆面積が限られているため、長期間使用するとフィラメントからコーティングが剥がれやすくなり、寿命が短くなってしまいます。

さまざまな形状のチタン アノードの性能の違いをより直観的に比較するために、次の表に各形状のコア パラメーター、効率への影響、耐用年数への影響、および適切なシナリオをまとめます。

要約すると、異なる形状のチタンアノードの効率と耐用年数の違いは、基本的に「比表面積、流動効率」と「機械的安定性」のバランスによって決まります。タイプを選択する際、購入者は、その性能上の利点を最大化するために、自身の装置構造、電解液流量、空間サイズ、その他の動作条件に基づいて適切な形状のアノードを選択する必要があります。

先ほど分析した「ルテニウム-イリジウム比、カバーエリア、効率、耐用年数の関係」は、すべての業界で一貫しているわけではありません。さまざまなアプリケーション産業間の動作条件の違い (電解質組成、温度、電流密度、生産継続要件など) は、これらの影響要因の影響に大きな変化をもたらします。以下では、4 つのコアアプリケーション産業の違いの特徴を 1 つずつ分析します。

クロル-アルカリ産業の中核となる動作条件は「飽和食塩水+ 70度の高温+高電流密度（1500-3000A/m²）+長期連続運転」であり、これは典型的な過酷な動作条件です[クロールアルカリ産業技術ハンドブック、2023年、化学産業出版局]。この業界におけるチタン陽極に対する中心的な需要は「長寿命と低メンテナンスコスト」であり、効率は二の次です。

この業界では、イリジウム含有量の影響はルテニウム含有量の影響よりもはるかに大きく、イリジウム含有量が不十分な場合（たとえば、Ru:Ir > 7:3）、コーティングは強い酸化性と高温環境ですぐに孔食を起こし、耐用年数は 2 年未満であり、連続生産のニーズを満たすことができません。したがって、業界では一般に、3-8年の耐用年数を達成できるRu:Ir= 5:5または3:7の比率を採用しています[Chlor-Alkali Industry Technology Handbook、2023、Chemical Industry Press]。

被覆面積に関しては、巨視的な被覆完全性の影響が特に顕著です。塩素アルカリ産業の電解液は非常に腐食性が高く、わずかなコーティング欠陥でもすぐに基板の腐食や電極の故障を引き起こす可能性があります。したがって、業界ではコーティング欠落率に対する許容範囲がほぼゼロであり、同時に微細な気孔率を 15%-20% の間に制御する必要があります。これにより、一定の活性領域が確保されるだけでなく、電解液の浸透も回避されます。さらに、塩素アルカリ産業では主にメッシュ陽極が使用されており、巨視的な表面積を増やすことで効率を向上させることができると同時に、電解液の流動性を最適化し、局所的な過熱によって引き起こされるコーティングの損失を減らすことができます。

水素製造のための水電気分解（特に固体高分子型水電気分解）の運転条件は「強酸性環境＋高電位＋中高温（80～100度）」です。中心的な需要は「高効率と省エネ + 長寿命」です。効率は水素製造コストを直接決定しますが、耐用年数は設備投資の回収サイクルに関係します。

この業界では、ルテニウムとイリジウムの相乗効果が非常に重要です。純粋なルテニウム コーティングは安定性が不十分であり、一方、純粋なイリジウム コーティングは効率が低く、コストが高くなります。したがって、業界では主にRu:Ir= 6:1-7:3の比率が採用されており、これにより高い触媒効率が保証される（水素生成電力消費量が削減される）だけでなく、少量のイリジウムの格子安定化効果により1500時間以上の安定動作も達成されます。たとえば、イリジウムとルテニウムの原子比がわずか 1:6 の触媒は、電流密度 2 A/cm2 で 1500 時間の連続運転後も優れた安定性を維持し、イリジウムの添加量が 80% 削減されることが研究で示されています [Journal of Hydrogen Energy, 2024, 29(2): 112-119]。これにより、コストが大幅に抑制されます。

適用範囲の点では、微視的な活性領域の影響がより大きくなります。水素製造のための水の電気分解には、効率に対する非常に高い要件が求められます。マイクロアーク酸化前処理や希土類ドーピング技術によって微細な活性領域を増やすと、電解効率が 95% 以上に向上し、水素 1 立方メートルあたりの消費電力を 1～2 kWh 削減できます。同時に、動作条件では潜在的な可能性が高いため、巨視的なカバレッジの完全性も厳密に保証する必要があります。そうしないと、欠陥部分で局所的な高電流密度が発生し、コーティングの損失が加速する可能性があります。

電気めっき業界の動作条件は大きく異なります。従来の電気めっき（銅めっきやニッケルめっきなど）は穏やかな動作条件（室温、低電流密度、弱酸性電解液）ですが、ハイエンド電気めっき（自動車部品のクロムめっきなど）は比較的厳しい動作条件（中高温、高電流密度）です。-この業界の中心的な要求は、コーティング品質を確保するための「高い触媒効率 + 均一な電流分布」であり、要求される耐用年数は生産規模によって異なります。

従来の電気めっきのシナリオでは、純粋なルテニウム コーティングまたは高いルテニウム比（Ru:Ir=10:0 または 7:3）が要件を満たすことができます。純粋なルテニウム コーティングの高い触媒効率によりセル電圧が低下し、エネルギーを節約できる一方、コストが低く、2{6}}3 年の耐用年数は中小規模の電気めっき工場のメンテナンス サイクルに匹敵します。-ハイエンドの電気めっきシナリオでは、効率と耐用年数のバランスをとるために、Ru:Ir=5:5 の比率が必要であり、頻繁な電極交換による生産遅延を回避します。

カバレージエリアに関して言えば、中心的な要素は微視的な活性領域と電流分布の均一性です。微視的な活性領域が大きいほど、電流分布がより均一になり、コーティングの密度が高まるため、ピンホールやノジュラー欠陥が回避され、コーティングの適格性率が 82% から 97% に増加します [Electroplating Process and Quality Control, 2023, China Machine Press]。したがって、電気めっき業界では主にメッシュまたは円弧状の電極が使用されています。これにより、微視的な活性領域が増加するだけでなく、電流分布も最適化されます。同時に、コーティングと基材の間の強固な結合を確保し、電流の衝撃によって引き起こされるコーティングの剥離を回避するために、基材の前処理に高い要件が課されます。

廃水処理業界の運営条件は最も複雑です。廃水の種類によって、組成（フェノール-含有、塩素-含有、重金属-含有など）、濃度、pH値、温度が大きく異なります。中心的な要求は「汚染物質の効率的な分解 + 強力な耐食性」であり、耐用年数の要求は廃水の腐食性に依存します。

この業界では、廃水の種類に応じてルテニウム-イリジウムの比率をカスタマイズする必要があります。塩素-を含む廃水を処理する場合、ルテニウムの触媒活性により塩素発生効率が向上し、有機汚染物質を分解できるため、Ru:Ir= 7:3 の比率を採用できます。フェノール-含有廃水などの耐火性有機廃水を処理する場合、強い酸化条件下での操作が必要なため、コーティングの安定性を高めるためにイリジウム含有量を増やす必要があります(Ru:Ir= 5:5)。高濃度の強酸性廃水を処理する場合、耐用年数を確保するには、Ru:Ir= 3:7 という高いイリジウム比-が必要です。

被覆面積に関しては、巨視的な被覆の完全性と微視的な多孔性のバランスが特に重要です。汚染物質を含む廃水は腐食性が高く、巨視的な被覆が不完全だとすぐに電極の故障につながります。同時に、廃水中の汚染物質の濃度が高いため、分解効率を向上させるには十分な微細な活性領域が必要です。したがって、業界では主に「勾配コーティング + 適度な多孔性」設計が採用されています。底層はカバレッジの完全性を確保するために緻密な層であり、表面層は活性領域を増やすために多孔質層であり、これにより COD 除去率 98% を達成し、廃水処理 1 トンあたりのコストを 40% 削減できます [電気化学廃水処理技術、2024 年、中国環境科学出版]。

上記の体系的な分析を通じて、購入者はチタンアノード選択の核心は「動作条件要件」と「コーティングパラメータ」の正確な一致であることを明確にすることができます。以下は、購入者が誤解を回避し、「コスト、効率、耐用年数」の最適なバランスを達成するのに役立つ、購入プロセスに関する中心的な提案です。

購入する前に、中心的なニーズを整理する必要があります。生産規模が小さく、動作条件が穏やかで（小規模な電気めっき工場など）、コスト重視の場合は、高いコスト パフォーマンスを追求するために、高ルテニウム比率または純ルテニウム コーティングを優先できます。{0}生産の継続性が高く、運転条件が厳しく（大規模な塩素-アルカリプラント、水素製造プロジェクトの水の電気分解など）、メンテナンスコストが高い場合は、長寿命を確保するために中程度の高イリジウム比を優先する必要があります。-この 2 つの中間である場合 (従来の電気めっき、中規模廃水処理など)、Ru:Ir=7:3 または 5:5 のバランスの取れた比率を選択して、効率と耐用年数のバランスを取ることができます。

購入の際は、貴金属の含有量だけでなく、メーカーの「適用範囲」の工程保証措置にも注意を払う必要があります。例: チタン基板はマイクロアーク酸化によって前処理されていますか?-コーティングプロセスでは「ブラッシング-乾燥-焼結」のサイクルが何回行われますか?塗膜欠落率や気孔率の管理基準は何ですか？これらの詳細は、電極の実際の性能と耐用年数を直接決定します。

購入者の中には「貴金属の含有量が多ければ多いほど良い」と誤解している人もいます。実際、高品質のチタンアノードは、単純な含有量の蓄積ではなく、「合理的な配合 + 正確なプロセス」の相乗効果に依存しています。-たとえば、ナノ構造設計や希土類ドーピング技術を通じて、貴金属含有量を減らしながら、より高い効率とより長い耐用年数を達成できます。特定の技術では、イリジウムの添加量を 1.5 mg/cm 2 から 0.5 mg/cm 2 に減らすことができ、同じ耐用年数を維持しながらコストを 60% 削減できます [電気化学におけるナノ触媒材料の応用、2024 年、サイエンス プレス]。したがって、購入する際には貴金属の含有量だけを比較するのではなく、メーカーの技術力を重視する必要があります。

電極構造に対する要件は業界ごとに異なります。塩素アルカリおよび電気メッキ業界は、表面積と電流分布の均一性を高めるためにメッシュアノードに適しています。廃水処理産業は、さまざまな反応器設計に適応するプレートまたはチューブアノードに適しています。水素製造のための水の電気分解は、物質移動効率を向上させる多孔質構造のアノードに適しています。ご購入の際は、ご自身の機器の種類に応じて対応する電極構造を選択してください。

チタンアノードコーティングの貴金属含有量、適用範囲、動作効率、耐用年数の間の中心的な関係は、基本的に「性能要件、動作条件、コスト予算」の間のバランスと適応です。

含有率の観点から見ると、ルテニウムの中心価値は「塩基性触媒作用」、イリジウムの中心価値は「安定性」です。比率の選択では、過酷な動作条件に応じて効率と耐用年数の間のバランスを見つける必要があります。適用範囲の観点から見ると、巨視的な完全性により耐用年数の閾値が保証され、微視的なアクティブ領域により効率の上限が向上しますが、その効果は前処理やコーティングプロセスなどの複数のリンクによって影響を受けます。業界の違いという観点から見ると、各業界の稼働条件が影響要因の比重を決定しており、選定のポイントは「絶対的な最適パラメータ」ではなく「稼働条件への適応性」である。

購入者にとって、この核となるロジックを理解することで、盲目的な選択を回避し、生産ニーズを満たすという前提の下でコストと利益の最大化を達成できます。産業の発展のためには、配合設計の最適化、プロセスレベルの改善、「低貴金属含有量、高効率、長寿命」のコーティング技術の実現が、将来のチタン陽極産業の中心的な発展方向となるでしょう。
